Sony Mfm Ht205 Operating Instructions

41
US

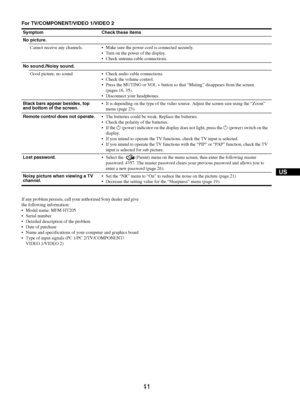

For TV/COMPONENT/VIDEO 1/VIDEO 2
If any problem persists, call your authorized Sony dealer and give
the following information:
 Model name: MFM-HT205
 Serial number
 Detailed description of the problem
 Date of purchase
 Name and specifications of your computer and graphics board
 Type of input signals (PC 1/PC 2/TV/COMPONENT/
VIDEO 1/VIDEO 2) Symptom Check these items
No picture.
Cannot receive any channels. Make sure the power cord is connected securely.
 Turn on the power of the...

42
Specifications
LCD panelPanel type: a-Si TFT Active Matrix
Screen size: 20 inch (51 cm)
Display resolution: Horizontal: Max. 1,680 dots
Vertical: Max. 1,050 lines
Signal input PC 1Signal format:
Digital RGB (DVI-D) (TMDS Single link)
Operating frequency: Horizontal: 28–68 kHz
Vertical: 60 Hz
Audio:  Stereo mini jack, 500 mVrms
PC 2 Signal format:Analog RGB (HD-15D-sub)
Operating frequency: Horizontal: 28–86 kHz
Vertical: 48–85 Hz (resolution  < 1,280  × 1,024)
  48–75 Hz (resolution  < 1,400  ×...

2-661-022-32(1)
© 2006 Sony Corporation
LCD Multi
Function Display
MFM-HT205


2
Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Model No.
 Serial No.
Pour réduire le risque d’incendie ou
d’électrocution, placez cet appareil à l’abri de la
pluie et de l’humidité.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified...

3
FR
Consignes de sécurité importantes1)  Lisez les directives suivantes.
2)  Conservez ces directives.
3)  Observez et respectez tous les avertissements.
4) Suivez toutes les directives.
5)  N’utilisez pas ce t appareil près de l’eau.
6)  Nettoyez cet appareil uniquement avec un chiffon sec.
7)  Ne bouchez pas les fentes de ventilation. Respectez les  directives du fabricant pour  l’installation de l’appareil.
8)  N’installez pas l’appareil à pr oximité d’une source de chaleur
telle qu’un radiateur,...

Table des matières
• Macintosh est une marque de commerce utilisée sous licence par Apple
Computer, Inc., et déposée aux États-
Unis et dans d’autres pays.
 Windows
® est une marque déposée de
Microsoft Corporation aux États-Unis et
dans d’autres pays.
 VGA est une marque déposée d’IBM  aux États-Unis.
 VESA et DDC
™ sont des marques de
commerce de la Video Electronics
Standards Association.
 Adobe et Acrobat sont des marques de  commerce d’Adobe Systems
Incorporated.
 WOW, SRS et le symbole...

FR
5
 Menu Écran  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Réglage de « Zoom »  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Fonction de réglage automa tique de la qualité de l’image
(PC 2 seulement)   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Réglages supplémentaires de la  qualité de l’image pour le signal
d’entrée en cours (Réglage auto) (PC 2 seulement)   . . . . . . . . 27
Réglage manuel de la nettet é de...

6
Précautions
Avertissement sur les raccordements
d’alimentation
• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec le système électrique local.
Pour les client s aux États-Unis
Si vous n’utilisez pas le cordon  approprié, cet écran ne sera pas
conforme aux normes FCC obligatoires.
Pour les client s au Royaume-Uni
Si vous utilisez cet écran au R oyaume-Uni, veillez à utiliser le
cordon d’alimentation adapté  aux...

FR
7
 Ne frottez pas, ne touchez pas et ne frappe z pas la surface de
l’écran avec un objet pointu ou ab rasif, tels qu’un stylo à bille
ou un tournevis. Ce type de c ontact pourrait égratigner le tube
image.
 Notez qu’une détérioration des  matériaux ou du revêtement de
l’écran ACL peur se produire  si l’écran est exposé à des
solvants volatils, tels que les insecticides, ou en cas de contact
prolongé avec des objets en  vinyle ou en caoutchouc.
Transport
 Débranchez tous les câbles de...

8
Identification des pièces et des
commandes
Pour plus de détails, reportez-vous aux pages indiquées entre
parenthèses.
Arrière de l’écran ACL
A Capteur de télécommande
Ce capteur reçoit le signal  envoyé par la télécommande.
Veillez à ne pas couvrir le capteur, par exemple avec du
papier.
B Capteur de lumière (page 40)
Ce capteur mesure la luminosité ambiante. Veillez à ne pas
couvrir le capteur, par exemple avec du papier.
C Interrupteur  1 (alimentation) (page 16)
Appuyez sur cette touche pour...
