Sanyo Xp 55 Manual
Here you can view all the pages of manual Sanyo Xp 55 Manual. The Sanyo manuals for Projector are available online for free. You can easily download all the documents as PDF.
Page 71
MR3-XP5500 -71- ■Electrical Parts List Product safety should be considered when a component replacement is made in any area of a projector. Components indicated by a !mark in this parts list and the circuit diagram show components whose value have special significance to product safety. It is particularly recommended that only parts specified on the following parts list be used for components replacement pointed out by the mark. Read description in the Capacitor and Resistor as follows:...
Page 72
MR3-XP5500 Electrical Parts List -72- ●OUT OF CIRCUIT BOARD F601 Fuse Power Board Thermal Switch (SW905) Note: Parts order must contain Chassis No., Part No., and Descriptions. FN901 Intake Fan I/F Board FN903 Cooling Fan Interlock switch (SW902) Sub Drive Board RC Front Board AV Board Main Board Filter Board Lamp Ballast BoardFN902 Intake Fan FN905 Exhaust Fan Sensor1 Board FN904 Cooling Fan FN906 Cooling Fan Sub Power Board FN907 Cooling Fan
Page 73
MR3-XP5500 -73- Electrical Parts List !610 293 1815 ASSY,PWB,CONTROL MA8A !610 293 1839 ASSY,PWB,RC FRONT MA8A !610 294 8233 ASSY,PWB,SENSOR 1 MA8A !610 304 4156 ASSY,PWB,MAIN MR3A !610 305 1710 ASSY,PWB,POWER MR3A !610 305 1727 ASSY,PWB,SUB POWER MR3A !610 305 1734 ASSY,PWB,SUB DRIVE MR3A !610 305 1741 ASSY,PWB,FILTER MR3A !610 304 8895 ASSY,PWB,A/V MR3A !610 304 8857 ASSY,PWB,I/F MR3A !LF901 645 042 4489 UNIT,NOISE FILTER !LP900 610 306 5977 COMPL,OPTICAL LAMP-MR3A...
Page 74
MR3-XP5500 Electrical Parts List -74- 405 002 0308 TR 2SA1037K T146 R 405 002 0407 TR 2SA1037K T146 S 405 002 6706 TR 2SA1179-M6-TB 405 002 6904 TR 2SA1179-M7-TB 405 163 1503 TR 2SA1179N-M6-TB 405 163 2708 TR 2SA1179N-M7-TB Q1141 405 134 5905 TR 2SA1037AK-T146-R 405 147 2205 TR 2SA1037AK-S-T146 405 002 0308 TR 2SA1037K T146 R 405 002 0407 TR 2SA1037K T146 S 405 002 6706 TR...
Page 75
MR3-XP5500 -75- Electrical Parts List 405 163 1503 TR 2SA1179N-M6-TB 405 163 2708 TR 2SA1179N-M7-TB Q149 405 014 4509 TR 2SC2412K T146 R 405 014 4608 TR 2SC2412K T146 S 405 015 8704 TR 2SC2812-L6-TB 405 015 8902 TR 2SC2812-L7-TB 405 163 1602 TR 2SC2812N-L6-TB0 405 163 1701 TR 2SC2812N-L7-TB0 405 173 9803 TR 2SC3928A1R 405 173 9902 TR 2SC3928A1S Q1851 405 014...
Page 76
MR3-XP5500 Electrical Parts List -76- Q4507 405 134 5905 TR 2SA1037AK-T146-R 405 147 2205 TR 2SA1037AK-S-T146 405 002 0308 TR 2SA1037K T146 R 405 002 0407 TR 2SA1037K T146 S 405 002 6706 TR 2SA1179-M6-TB 405 002 6904 TR 2SA1179-M7-TB 405 163 1503 TR 2SA1179N-M6-TB 405 163 2708 TR 2SA1179N-M7-TB Q4508 405 014 4509 TR 2SC2412K T146 R 405 014 4608 TR 2SC2412K T146 S 405 015...
Page 77
MR3-XP5500 -77- Electrical Parts List Q7821 405 014 4509 TR 2SC2412K T146 R 405 014 4608 TR 2SC2412K T146 S 405 015 8704 TR 2SC2812-L6-TB 405 015 8902 TR 2SC2812-L7-TB 405 163 1602 TR 2SC2812N-L6-TB0 405 163 1701 TR 2SC2812N-L7-TB0 Q7841 405 014 4509 TR 2SC2412K T146 R 405 014 4608 TR 2SC2412K T146 S 405 015 8704 TR 2SC2812-L6-TB 405 015 8902 TR 2SC2812-L7-TB 405 163...
Page 78
MR3-XP5500 Electrical Parts List -78- IC4281 410 362 6501 IC TC74LCX541FT IC431 410 356 7507 IC SN74HCT244PWR IC432 410 356 7507 IC SN74HCT244PWR IC4501 409 545 7404 IC NJM1496V IC4502 410 337 0503 IC TC74LCX14FT IC4503 409 323 8906 IC TC4W53FU(TE12L) IC451 410 386 1902 IC TC74VCX125FT IC4521 409 461 7304 IC AD8057ART IC4531 409 434 8109 IC...

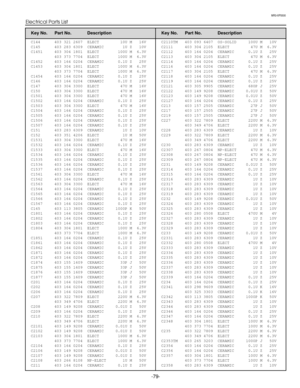

Page 79
MR3-XP5500 -79- Electrical Parts List C144 403 321 2607 ELECT 10U M 16V C145 403 283 6309 CERAMIC 1U Z 10V C1451 403 304 1801 ELECT 100U M 6.3V 403 373 7704 ELECT 100U M 6.3V C1452 403 164 0204 CERAMIC 0.1U Z 25V C1453 403 304 1801 ELECT 100U M 6.3V 403 373 7704 ELECT 100U M 6.3V C1454 403 164 0204 CERAMIC 0.1U Z 25V C146 403 164 0204 CERAMIC 0.1U Z 25V C147...
Page 80
MR3-XP5500 Electrical Parts List -80- C2359 403 283 6309 CERAMIC 1U Z 10V C236 403 280 1604 ELECT 220U M 16V C2360 403 164 0204 CERAMIC 0.1U Z 25V C2361 403 164 0204 CERAMIC 0.1U Z 25V C2362 403 164 0204 CERAMIC 0.1U Z 25V C2363 403 164 0204 CERAMIC 0.1U Z 25V C2364 403 304 1801 ELECT 100U M 6.3V 403 373 7704 ELECT 100U M 6.3V C2365 403 283 6309 CERAMIC 1U Z 10V...
