Christie Digital Systems L2k1000 Users Manual Russian Version

- 9 -
Pусский
020-000439-01 Ред.1 (08-2011)
d Кнопка	FOCUS
 Настройкаs фокусировки.
c	 Кнопка	ZOOM	(изменение	масштаба)
 Масштаб - увеличение и уменьшение изображения.
a Кнопка	ON/STAND-BY 	(ВКЛ/режим	ожидания)
 Включение и выключение проектора.
j Кнопка	INPUT	(входной	сигнал)
   Выбор источника входного сигнала – Input 1, Input 2,
Input 3 или Input 4.
g Кнопка	 AUTO	PC	 ADJ.	(автоматическая	регулировка	комп.	сигнала)
 Автоматическая настройка оптимальных параметров
компьютерного изображения.
f...

- 10 -020-000439-01 Ред.1 (08-2011)
Индикаторы
a
b
c
d
e
f
c Индикатор	WARNING	TEMP.	(повышенная
температура)
 Этот индикатор мигает красным цветом, когда
температура внутри проектора становится слишком
высокой.
a Индикатор	питания
 Этот зеленый индикатор загорается, когда
проектор, находящийся в режиме ожидания, готов
к включению. В режиме управления питанием он
мигает зеленым цветом.
b Индикатор	LAMP 	(лампа)
 Этот индикатор тускнеет при включении проектора.
Он горит ярко, когда проектор...

- 11 -
Pусский
020-000439-01 Ред.1 (08-2011)

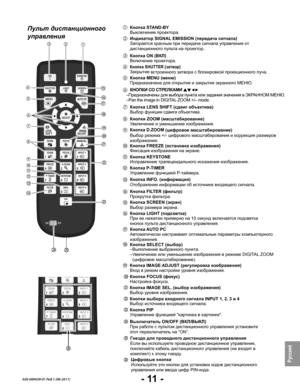

Пульт дистанционного
управления
p Кнопка	LIGHT	(подсветка) При ее нажатии примерно на 10 секунд включается подсветка
кнопок пульта дистанционного управления.
e Кнопка	MENU	(меню) Предназначена для открытия и закрытия экранного МЕНЮ.
f КНОПКИ	СО	СТРЕЛКАМИ st◄►
   – Предназначены для выбора пункта или задания значения в ЭКРАННОМ МЕНЮ.
   –Pan the image in DIGITAL ZOOM +/– mode.
g Кнопка	LENS	SHIFT	(сдвиг	объектива)  Выбор функции сдвига объектива.
 t Кнопки...

- 12 -020-000439-01 Ред.1 (08-2011)
При нажатии кнопок пульта дистанционного управления
направляйте его на проектор (на инфракрасные
дистанционные приемники). Максимальная зона действия
пульта управления составляет около 16,4 фута (5 м) и
60 градусов спереди и сзади проектора.
Инфракрасные дистанционные приемники находятся
на передней и задней частях проектора. Использовать
можно любой из них.
Приемники сигнала дистанционного управления
и зона действия
Примечание:
•  Если проектор подвешен к...

- 13 -
Pусский
020-000439-01 Ред.1 (08-2011)
Разъемы проектора
Проектор оборудован двумя слотами для сменных плат интерфейса. Установка интерфейсных плат в слоты
позволяет увеличить количество функций. При покупке у проектора имеется 2 свободных слота (входы 3 и 4).
По поводу дополнительных плат интерфейса следует обращаться к дилеру, у которого был приобретен проектор.
Извлеките интерфейсную плату.
Выкрутите 2 винта из интерфейсной платы.1
2
Затяните винты и надежно закрепите
интерфейсную плату....

- 14 -020-000439-01 Ред.1 (08-2011)
Подсоединение к компьютеру
Кабель VGA
Выход монитора
Стационарный компьютерНоутбук
Терминалыпроектора
Выход монитора
Кабель DVI-D Кабель BNC
Выход монитора
Перед подсоединением кабелей
отключите шнуры питания проектора
так и внешнего оборудования от сети
переменного тока.
Кабели	для	подсоединения
• Кабель DVI-D       • Последовательный соединительный кабель
• Кабель DVI/HDMI     • Кабель USB
• Кабель VGA (D-sub 15-контактный) *
    (*В комплект входит один...

- 15 -
Pусский
020-000439-01 Ред.1 (08-2011)
Подключение к видеоустройству
Источник видеосигнала (пример)
Профессиональный  цифровой видеомагнитофонПроигрыватель видеодисков
RGB SCARTВыход с 21 штыревым  контактом
VIDEO/Y, Pb/Cb, Pr/Cr
Устройство, выдающее компонентный видеосигнал (например, проигрыватель DVD или  источник телевизионного сигнала высокого разрешения).
BNCКабель
Цифровой выход(совместимый с HDCP)
Кабель DVI-D SCART-VGAКабель
Перед подсоединением кабелей отключите
шнуры питания проектора...

- 16 -020-000439-01 Ред.1 (08-2011)
ПРЕДОСТЕРЕЖЕНИЕ	ПРИ
ОБРАЩЕНИИ	С	PIN-КОДОМ
Если вы забыли PIN-код, вы не сможете
больше включить проектор. Будьте
особенно внимательны при установке
нового PIN-кода: запишите номер и
держите его под рукой. Если PIN код
утерян или забыт, обратитесь к фирме-
продавцу или в сервисный центр.
Включение проектора
	Примечание:
• Пиктограмма замены лампы и значок
предупреждения о необходимости замены
фильтра или фильтрующего элемента
появляются на экране в зависимости...

- 17 -
Pусский
020-000439-01 Ред.1 (08-2011)
Примечание:
• Если функция автоматического включения
активирована (положение "On"), проектор включается
автоматически при вставлении шнура питания в
розетку.
• Скорость охлаждающих вентиляторов меняется в
зависимости от температуры внутри проектора.
• Не помещайте проектор в футляр, пока он не остынет.
• Проектор невозможно включить во время охлаждения,
если индикатор POWER не горит. Включение
становится возможным только после загорания...

- 18 -020-000439-01 Ред.1 (08-2011)
Работа с экранным меню
Использование средств управления проектором
Проектор можно отрегулировать или настроить с помощью
экранного меню. Процедуры регулировки и настройки см.
в соответствующих разделах руководства по эксплуатации
(CD-ROM).
Для выделения или выбора пунктов меню используйте кнопки со стрелками st. Чтобы войти в подпункт меню, нажмите стрелку ► или кнопку SELECT. (Выбранный пункт выделяется оранжевым цветом).
С помощью стрелок st выберите нужный...
