BLECHREPARATUREN
18
REPARATUREN
Einbau
Für Fahrerseite
1.Innenraum-Sicherungskasten montieren.
Für beide Seiten
2.Isoliermatten an Motorspritzwand montieren.
3.Vordertürausschnittdichtung montieren.
4.Teppich vorn auslegen und Einstiegsblech an
Vordertürausschnitt montieren.
5.Himmel einbauen.
Siehe KAROSSERIE,
Innenteile.
6.Windschutzscheibe einbauen.Siehe
KAROSSERIE, Scheiben.
7.Kanal des äußeren Frontbelüfters montieren.
8.Armaturenbrett einbauen.
Siehe KAROSSERIE,
Innenteile.
9.Vordersitz...

BLECHREPARATUREN
REPARATUREN19
SCHWELLERVERSTÄRKUNG - DREITÜRER
HINWEIS: Bei dieser Reparatur wird das
Flankenblech unten zusammen mit der
Schwellerverstärkung ausgetauscht.
Ausbau
1.Massekabel der Batterie abklemmen.
2.Generator abklemmen.
Siehe ELEKTRISCHE
ANLAGE, Reparaturen.
3.Alle Steuergeräte abklemmen.
4.Laufrad/Laufräder abbauen.
5.Kotflügel vorn entfernen.
Siehe KAROSSERIE,
Außenteile.
6.Vordertür entfernen.Siehe KAROSSERIE, Türen.
7.Vordersitz ausbauen.Siehe KAROSSERIE, Sitze
und...

BLECHREPARATUREN
20
REPARATUREN

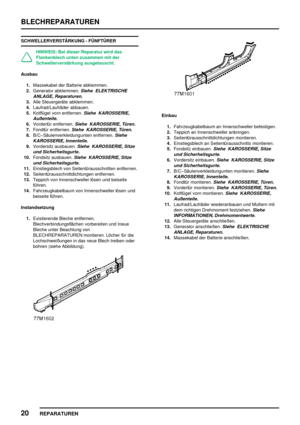

SCHWELLERVERSTÄRKUNG - FÜNFTÜRER
HINWEIS: Bei dieser Reparatur wird das
Flankenblech unten zusammen mit der
Schwellerverstärkung ausgetauscht.
Ausbau
1.Massekabel der Batterie abklemmen.
2.Generator abklemmen.
Siehe ELEKTRISCHE
ANLAGE, Reparaturen.
3.Alle Steuergeräte abklemmen.
4.Laufrad/Laufräder abbauen.
5.Kotflügel vorn entfernen.
Siehe KAROSSERIE,
Außenteile.
6.Vordertür entfernen.Siehe KAROSSERIE, Türen.
7.Fondtür entfernen.Siehe KAROSSERIE, Türen....

BLECHREPARATUREN
REPARATUREN21
B/CSÄULENVERSTÄRKUNG - DREITÜRER
HINWEIS: Bei dieser Reparatur werden das
Flankenblech hinten und die vordere untere
Verstärkung für das Seitenblech hinten
zusammen mit der B/CSäulenverstärkung
ausgetauscht.
Ausbau
1.Massekabel der Batterie abklemmen.
2.Generator abklemmen.
Siehe ELEKTRISCHE
ANLAGE, Reparaturen.
3.Alle Steuergeräte abklemmen.
4.Laufrad/Laufräder abbauen.
5.Radlaufverlängerung hinten entfernen.
Siehe
KAROSSERIE, Außenteile.
6.Radkastenschutz hinten...

BLECHREPARATUREN
22
REPARATUREN
Einbau
1.Fahrzeugkabelbaum an Innenschweller befestigen.
2.Himmel einbauen.
Siehe KAROSSERIE,
Innenteile.
3.Dachblechzierleiste hinten montieren.
4.Dichtung und Seitenfenster hinten montieren.
Siehe
KAROSSERIE, Außenteile.
5.Teppich an Innenschweller befestigen.
6.Seitentürausschnittdichtung montieren.
7.Einstiegsblech an Seitentürausschnitt montieren.
8.Flankenverkleidung hinten montieren.
Siehe
KAROSSERIE, Innenteile.
9.Fondsitz einbauen.Siehe KAROSSERIE, Sitze
und...

BLECHREPARATUREN
REPARATUREN23
Einbau
1.Fahrzeugkabelbaum an Innenschweller befestigen.
2.Teppich an Innenschweller anbringen.
3.Seitentürausschnittdichtungen montieren.
4.Einstiegsblech an Seitentürausschnitte montieren.
5.Fondsitz einbauen.
Siehe KAROSSERIE, Sitze
und Sicherheitsgurte.
6.Vordersitz einbauen.Siehe KAROSSERIE, Sitze
und Sicherheitsgurte.
7.Vordertürschließblech an B/CSäule montieren.
8.B/CSäulenverkleidungunten montieren.
Siehe
KAROSSERIE, Innenteile.
9.Sicherheitsgurte vorn...

BLECHREPARATUREN
24
REPARATUREN
SEITENBLECH HINTEN KOMPLETT - DREITÜRER
HINWEIS: Bei dieser Reparatur wird das
Flankenblech hinten zusammen mit dem
kompletten Seitenblech hinten ausgetauscht.
Ausbau
1.Massekabel der Batterie abklemmen.
2.Generator abklemmen.
Siehe ELEKTRISCHE
ANLAGE, Reparaturen.
3.Alle Steuergeräte abklemmen.
4.Laufrad/Laufräder abbauen.
5.Schwellerzierleiste unten entfernen.
Siehe
KAROSSERIE, Außenteile.
6.Heckstoßfänger entfernen.Siehe KAROSSERIE,
Außenteile.
7.Radkastenschutz hinten...

BLECHREPARATUREN
REPARATUREN25
Einbau
Für linke Seite
1.Hecktürschließblech an E-Säule montieren.
Für rechte Seite
2.Kraftstofftank montieren.Siehe
KRAFTSTOFFZUFUHR, Reparaturen.
3.Kraftstoffeinfüllstutzen montieren.Siehe
KRAFTSTOFFZUFUHR, Reparaturen.
4.Hecktür montieren.Siehe KAROSSERIE, Türen.

BLECHREPARATUREN
26
REPARATUREN
Für beide Seiten
5.Fahrzeugkabelbaum an Seitenblech hinten
befestigen.
6.Stoßdämpfer hinten montieren.
Siehe
AUFHÄNGUNG HINTEN, Reparaturen.
7.Dichtung und Seitenfenster hinten montieren.Siehe
KAROSSERIE, Außenteile.
8.Himmel einbauen.Siehe KAROSSERIE,
Innenteile.
9.Flankenverkleidung hinten montieren.Siehe
KAROSSERIE, Innenteile.
10.Fondsitz einbauen.Siehe KAROSSERIE, Sitze
und Sicherheitsgurte.
11.Laderaumteppich einbauen.Siehe KAROSSERIE,
Innenteile.
12.Seitlichen...

BLECHREPARATUREN
REPARATUREN27
20.Laderaumteppich entfernen.Siehe KAROSSERIE,
Innenteile.
21.Fondsitz ausbauen.Siehe KAROSSERIE, Sitze
und Sicherheitsgurte.
22.Himmel entfernen.Siehe KAROSSERIE,
Innenteile.
23.Seitenscheibe hinten entfernen.Siehe
KAROSSERIE, Scheiben.
24.Stoßdämpfer hinten ausbauen.Siehe
AUFHÄNGUNG HINTEN, Reparaturen.
25.Fahrzeugkabelbaum von Seitenblech hinten lösen
und beiseite führen.
Für linke Seite
26.Hecktürschließblech von E-Säule entfernen.
Für rechte Seite
27.Hecktür...
